K3(YD) 트렁크 버튼 DIY 하기

요즘 잡다한 DIY를 하고 있어요.

DIY는 초보라서 본인도 엄청난 검색을 통해 하고있다 보니 도움되시라고 끄적여봅니다.

사진을 중간에 귀찮.... 안찍어서... 남들 도움이 되라고 올리는 글이지만 도움이 될지는 미지수입니다만...



1. 준비물

- K3(YD) 순정 트렁크 버튼(81260 2G000), 연장배선



집밖은 위험하니까(?) 집안에서 버튼에서 나오는 커넥터를 잘라서 미리 배선을 연결해둠ㅋㅋㅋ 검정은 접지, 흰색은 전원

- 배선 연결 터미널 (TYCO AMP 025 FEMALE TERMINAL 2005427-1)

 이 핀 구하려고 엄청 애썼음 ㅜㅜ

- 도구 : 드라이버, 헤라, 니퍼, 철제 옷걸이, 절연테이프, 케이블 타이



2. 작업

<좀 있어보이려고 첨부한 회로도> 한쪽은 전원, 한쪽은 접지시키면된다는 회로도임 / 검정색 배선 접지

 * 검정색 배선은 트렁크에 접지(그냥 아무대나 접지하면 X, 트렁크 래치의 검정배선과 연결해야 함)

- 배선 연장

트렁크에 버튼 쑤셔넣고 미리 연결해놓은 연장배선중 흰색배선은 옷걸이를 이용하여 스마트 정션 블록까지 끌고옴

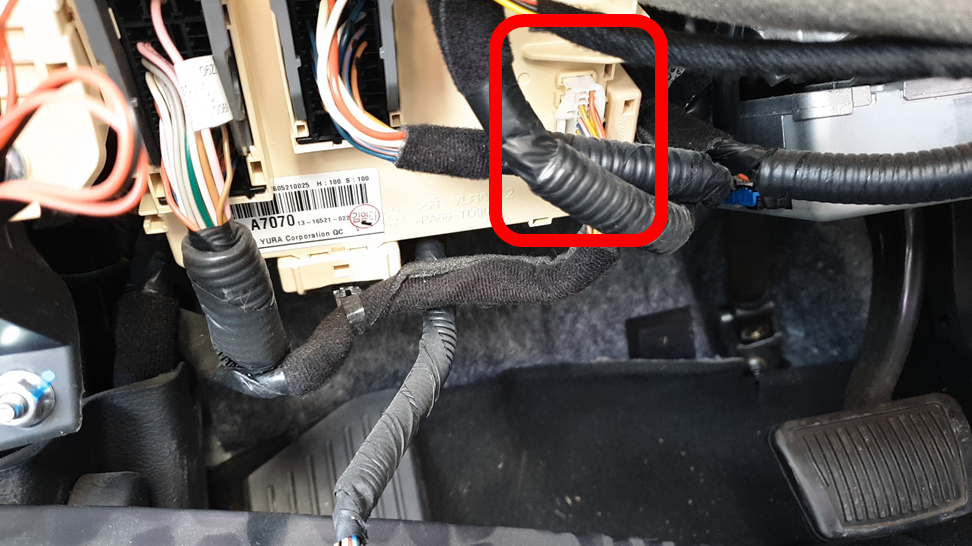

퓨즈박스쪽 마감재를 탈거하면 위 흰색 32핀 커넥터가 보임

- 배선 연결

스마트 정션 블록(4) AMP_025_32F 배선도 / 트렁크는 2번을 사용하고 있음

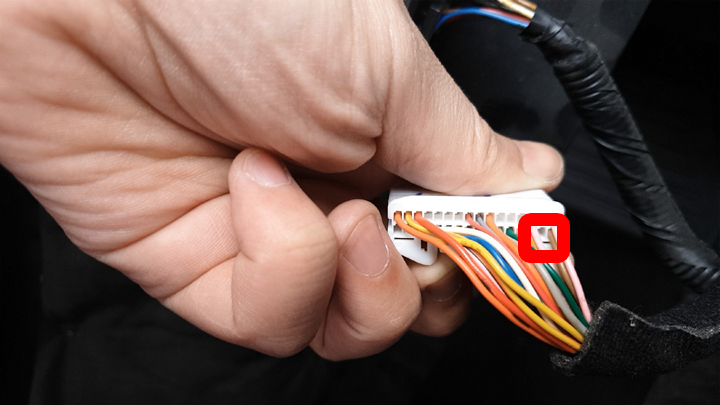

커넥터 2번에 미리 구매해둔 2005427-1 터미널을 꽂고 연장배선과 연결



3. 작동확인

- X라 잘됨!

끝.
